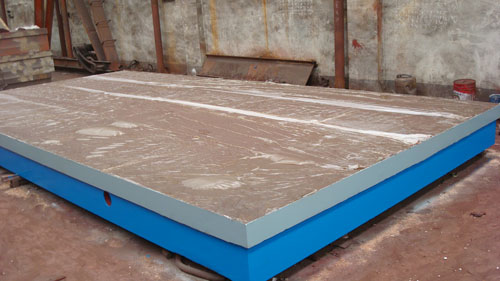

划线平台

发布时间：2023-04-21人气：364

划线平台是用于工件检测或划线的平面基准量具。划线平板是平板的一种，安装就调至水平板、负荷均匀分布于各支点上。环境温度（20±5）℃。使用时应避免振动。

　　划线平台按T7974-1999标准制造，产品制成筋板式和箱体式，划线平板/划线平台工作面有长方形、正方形或圆形，材料HT200-300，QT400-600，ZG15-45。划线平板工作面采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。

　　划线平台的注意事项：划线平台的工作面要擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和划线平台的工作面有过激的碰撞，防止损坏划线平板的工作面；工件的重量更不可以超过划线平板的额定载荷，否则会造成工作质量降低，还有可能损坏划线平板的结构，甚至会造成划线平板变形，使之损坏，无法使用。

　　划线平台的具体参数等级：

×宽）mm	划线平板/划线平台精度等级
	1级	2级	3级
	平面度公差（um）
200×200	10	20	50
300×200	12	24	60
300×300	12	24	60
300×400	12	24	60
400×400	12	24	60
400×600	14	28	70
500×500	14	28	70
500×600	14	28	70
500×800	16	32	80
600×800	16	32	80
600×900	16	32	80
1000×750	18	36	90
1000×1000	20	39	96
1000×1200	20	40	100
1000×1500	24	48	120
1000×2000	26	52	130
1500×2000	28	56	140
1500×2500	32	64	152
1500×3000		70	174
2000×3000		74	184
2000×4000		88	219
2500×3000		79	186
2000×4500			237
2000×5000			255
2000×6000			292
3000×6000			308
