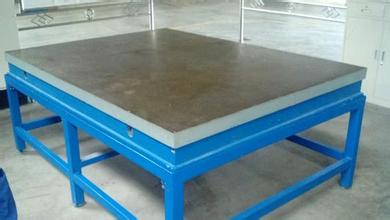

检验平台/检验平板在制作过程中首先要考虑的是其工艺结构和性能。一方面提高生产率,另一方面要保证质量。在使用过程中要检验模样的完整性,保证无缺陷使用。如果有缺陷要经过修理后才能够使用。
检验平台/检验平板用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏差,并作出精密划线,铸铁平板是机床、机械制造、电子生产等20多种行业不可缺少的产品。检验平台材料:高强度铸铁HT200-300。
检验平台/检验平板用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。
检验平台规格(长×宽) | 精度等级 | |||
0级 | 1级 | 2级 | 3级 | |
平面度公差 | ||||
200×200 | 5 | 10 | 20.5 | |
200×300 | 5.5 | 11 | 22 | |
300×300 | 5.5 | 11 | 22 | |
300×400 | 6 | 12 | 24 | |
400×400 | 6.5 | 12.5 | 25 | |
400×500 | 6.5 | 13 | 26 | 66 |
400×600 | 7 | 14 | 27.5 | 70 |
500×500 | 6.8 | 14 | 28 | 68 |
500×600 | 7 | 14.2 | 28.5 | 71 |
500×800 | 8 | 15.5 | 31 | 78 |
600×800 | 8 | 16 | 32 | 80 |
600×900 | 8.3 | 16.5 | 33 | 83 |
1000×750 | 9 | 18 | 36 | 90 |
1000×1000 | 20 | 40 | 97 | |
1000×1200 | 20.5 | 41 | 103 | |
1000×1500 | 22 | 45 | 112 | |
1000×2000 | 26 | 52 | 130 | |
1500×2000 | 28 | 56 | 140 | |
1500×3000 | 70 | 174 | ||
2000×3000 | 74 | 184 | ||
2000×4000 | 88 | 219 |
